为什么电缆夹是您的电气系统所需的关键防御？

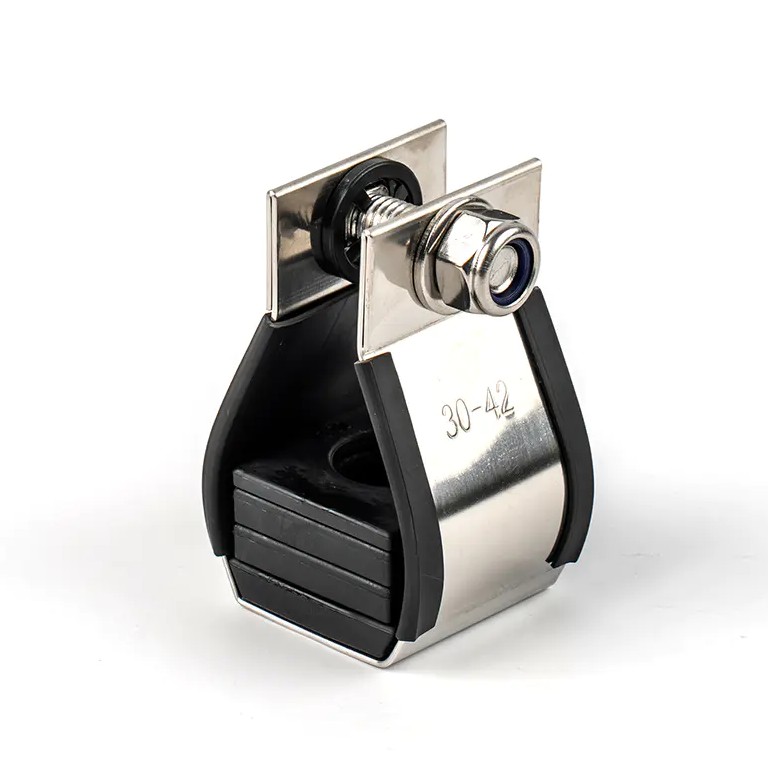

电缆夹 不是可选配件 - 它们是重要的安全装置，旨在保护电缆并防止短路事件期间发生灾难性损坏。短路故障会产生与峰值电流的平方成正比的电磁力，能够在几毫秒内将带电电缆甩过设备机架并危及人员安全。断路器通常需要 0.06至0.1秒 绊倒，但峰值破坏力发生在 0.005秒 在 50Hz 系统上。在保护装置做出反应之前，电缆夹立即发挥其约束功能，使其成为抵御机电力的主要防线。

根据 IEC 61914，电缆夹被定义为“设计用于在沿电缆长度间隔安装时提供电缆固定的装置”。与扎带或标准夹不同，夹板经过专门设计和测试，可承受短路力，其额定值基于峰值预期短路电流 (kA) 和安装间距。

短路力如何威胁电缆系统

在三相短路期间，相邻导体会产生强烈的电磁场。导体之间的排斥力与峰值短路电流的平方成正比，从而产生标准电缆管理产品无法承受的瞬时应力。在数据中心，不安全的电缆可能会损坏服务器机架，需要花费数月的更换时间；在工业环境中，同样的情况也存在火灾、受伤和长时间停机的风险。

关键的时间差距

了解故障事件的时间线揭示了为什么被动约束是不可替代的：

• 0.005秒: 峰值电磁力出现在 50Hz 系统上
• 0.06–0.1 秒： 断路器跳闸并清除故障
• 结果： 如果没有电缆夹，电缆在整个故障持续时间内会不受限制地移动

这种时间间隙意味着没有主动保护装置可以防止最初的机械损坏，只有正确指定的电缆夹才能防止。

哪些电缆夹类型适合不同的应用

选择正确的夹板类型取决于电缆配置、电压等级和环境条件。使用不兼容的锁片类型可能会导致故障情况下约束不足。

材料选择指南

材料选择直接影响性能寿命和安全裕度：

• 不锈钢 316： 对于海洋、近海和化学环境具有出色的耐腐蚀性；承受极端的机电力
• 铝： 重量轻，机械性能强；适用于室内和室外低压至高压应用
• 聚合物/尼龙： 低压室内使用性价比高；适用于特定环境的紫外线和阻燃选项

IEC 61914 如何确保可靠的保护

IEC 61914:2021 是全球公认的标准 电缆夹 设计和测试，取代了地区电气规范中的含糊之处。虽然 NEC 第 392.20(C) 条和 CSA 第 12-2202 条要求保护电缆免受故障电流磁力的影响，但两者都没有指定如何测试或验证约束装置能否在短路事件中幸存下来。 IEC 61914 填补了这一关键空白。

IEC 61914 下的强制测试类别

该标准要求对多个性能维度进行全面测试：

1. 温度等级： 已验证操作来自 -60°C 至 120°C （或声明的范围）
2. 横向负载测试： 在最高声明温度下持续负载 60 分钟
3. 轴向载荷测试： 防止电缆沿路线打滑
4. 抗冲击性： 在最低声明工作温度下进行测试
5. 耐腐蚀和抗紫外线： 盐雾和加速老化验证
6. 耐机电力： 在声明的 kA 额定值下进行短路耐受测试
7. 火焰传播： 故障条件下的抗火焰蔓延能力

一个关键区别：IEC 61914 要求短路测试持续时间仅为 0.1秒 （五个完整的周期），这足以暴露鞋钉的弱点，因为峰值破坏力发生在最初的几毫秒内。这与电缆耐热测试不同，后者可能指定 63kA 持续 1 秒或 40kA 持续 3 秒，这些额定值针对导体加热，而不是机械约束。

哪些因素决定正确的锁片规格

正确的规格要求将锁片声明的性能与安装的实际故障条件相匹配。规格不足会造成灾难性的安全风险，而规格过高则浪费预算而不会带来额外的好处。

主要规格参数

工程师必须计算并验证以下内容：

• 电缆外径 (OD)： 夹板必须适合实际护套直径，而不仅仅是导体尺寸。不正确的配合会降低故障时的约束效果。
• 峰值预期短路电流： 夹板的 kA 额定值必须超过系统计算的故障水平。请注意，最高的故障级别通常发生在低压装置中，而不仅仅是高压系统。
• 夹板间距： 制造商额定值以特定间隔（通常为 600 毫米）声明。更宽的间距以指数方式增加每个防滑钉的力。导体之间的力使用 IEC 61914 公式计算，该公式考虑了峰值电流和电缆直径。
• 电压等级和配置： 低压、中压和高压系统呈现不同的力分布。单芯、三叶形和四叶形均需要专门设计的夹板。
• 环境暴露： 化学物质的存在、极端温度、紫外线暴露和火灾风险决定了材料的选择和耐腐蚀等级。

一个警示性的例子

考虑两家声称具有 140kA 峰值耐受能力的制造商：

• 制造商 A 使用 35mm 电缆进行测试 600mm间距
• 制造商 B 使用 45mm 电缆进行测试 300mm间距

对于使用 30mm 电缆、间距为 1200mm 且故障等级为 60kA 的系统，制造商 B 的产品将出现故障，尽管标题评级相同。这说明了为什么采购团队必须审查完整的测试报告（而不仅仅是标题数据），以及为什么工程师必须在整个项目生命周期中保护规范。

正确的安装如何最大限度地提高安全裕度

如果安装不当，即使是正确指定的防滑钉也可能会出现故障。安装质量直接决定系统是否按测试运行。

安装最佳实践

1. 遵循制造商间距： 按照声明的故障电流指定的时间间隔进行安装。高短路场景需要更紧密的间距。
2. 按电缆直径对齐： 确保夹板尺寸与实际电缆外径相匹配，并考虑到任何绝缘或护套公差。
3. 使用正确的固定装置： 使用经批准用于遏制类型的硬件（梯子、托盘、支柱或横梁）进行安装。
4. 应用适当的扭矩： 过度拧紧会使电缆护套变形；拧紧不足会导致打滑。使用扭矩扳手达到制造商指定的保持器扭矩。
5. 考虑热膨胀： 在电缆“蜿蜒”的柔性系统中，允许固定点之间的扩展运动。在刚性系统中，确保夹板和结构能够承受纵向热机械力。

系统设计考虑因素

电缆系统分为两类，每一类都有不同的夹板要求：

• 灵活的系统： 电缆垂直或水平蜿蜒，允许固定点之间自由热膨胀和收缩。防滑钉必须适应运动，同时在故障期间保持约束。
• 刚性系统： 电缆纵向固定，要求夹板、支撑结构和电缆刚度共同承受热机械力而不损坏。

电缆夹提供关键保护的地方

当高功率电缆靠近人员或关键设备时，电缆夹是必不可少的。电压水平无关紧要——由于系统阻抗较低，一些最高的故障水平发生在低压装置中。

除了符合 NEC 392.20(C) 和 IEC 61914 的安全要求外，正确的夹板安装还有助于满足抗震要求和保险政策条件，减少责任并防止代价高昂的返工。

结论：电缆系统安全的主动方法

电缆夹 仅占项目总成本的一小部分，但提供了针对短路机电力的不可替代的保护。选择过程必须将电缆直径、故障电流计算、间距要求、材料兼容性和环境暴露整合到一个统一的规范中。采购团队应将防滑钉视为工程安全组件（而不是商品），并验证产品是否带有符合 IEC 61914:2021 的独立测试报告，包括短路测试前后的文档。通过从第一天起就正确指定和安装电缆夹，电气承包商和设施所有者可确保遵守法规、保护关键基础设施并为人员创造更安全的工作环境。
